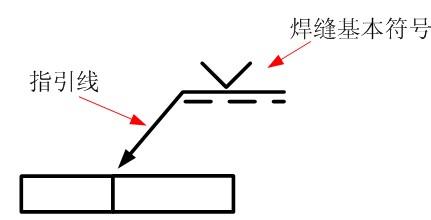

焊接符號中的指引線是由箭頭線和兩條基準線組成的，其中有一條為實線，另一條為虛線。

一、焊接符號中指引線的實線與虛線的區別

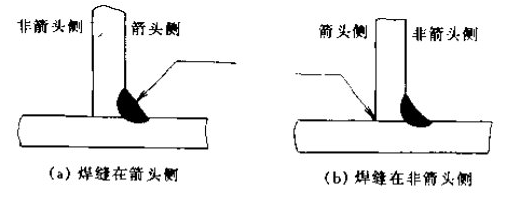

為了能再圖紙上能準確的表示焊縫的位置，故將基本符號相對的基準線的位置做如下規定：

1、如果焊縫在箭頭側，則將基本符號標在基準線的實現側。

2、如果焊縫在非箭頭側，則將基本符號標在基準線的虛線側。

3、標對稱的焊縫或雙面焊縫時，可以不用加虛線。

二、焊接符號中指引線的實線與虛線的用途

焊接符號上一般虛線都是在橫線的下方，如果所表示的焊口形式、焊肉高度等焊接符號寫在實體實線一側，就是表示這個焊接位置在所指示的面上；如果焊接符號寫在實體虛線一側，就是表示這個焊接位置在所指示面的背面上。
